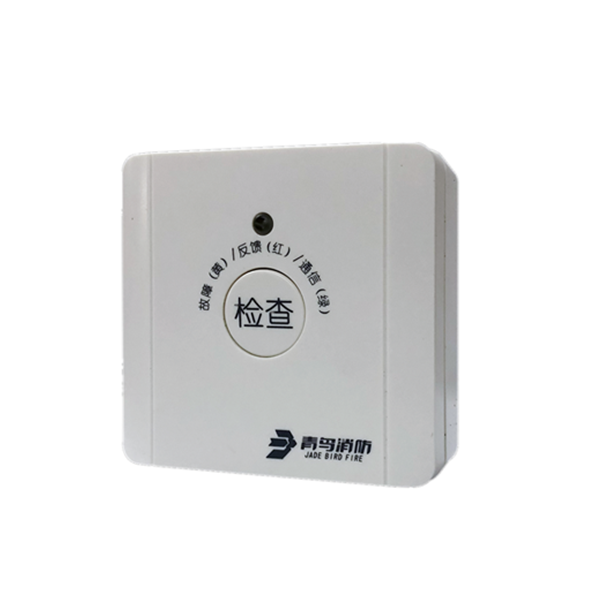

JBF4133L无线输入模块

产品介绍

    600x600

    功能特点

    内置微处理器,性能稳定。

    采用SMT表面贴装工艺,可靠性高,一致性好。

    产品采用无线通讯方式,施工现场无需接线。

    产品可以通过手机 APP扫码关注,实时监视产品状态,当在监控中心设置电话,短信通知功能时,报警信息还会以电话,短信方式通知用户。

    用手按下按键,即向云端报出反馈信号,实现模块自检查功能。

    产品使用 LORA 通信技术,功耗低,传输距离 1Km。

    输入模块可以安装到预埋盒内部,节省占用空间,同时也可以支持明装(无预埋盒)的安装。

    技术参数列表



    内容

    技术参数

    工作电压

    ≤8±69g(不含明装底座)95g(含明装底座)


    结构特征与安装方式

    产品同时支持明装与暗装两种安装方式。

    暗装方式:产品放入预埋盒内部,同时用包装内的安装螺钉与预埋盒连接注:产品装到预埋盒内部时,预埋盒外轮廓最小尺寸为 83×83,小于该尺寸的预埋盒不支持暗装的方式。

    明装方式:若产品需要明装,则需要另外订购型号为 JBF-VB4502A的明装底座配合使用,先将明装底座与墙体固定,再将产品底座与 JBF-VB4502A底座连接。

    外形结构图

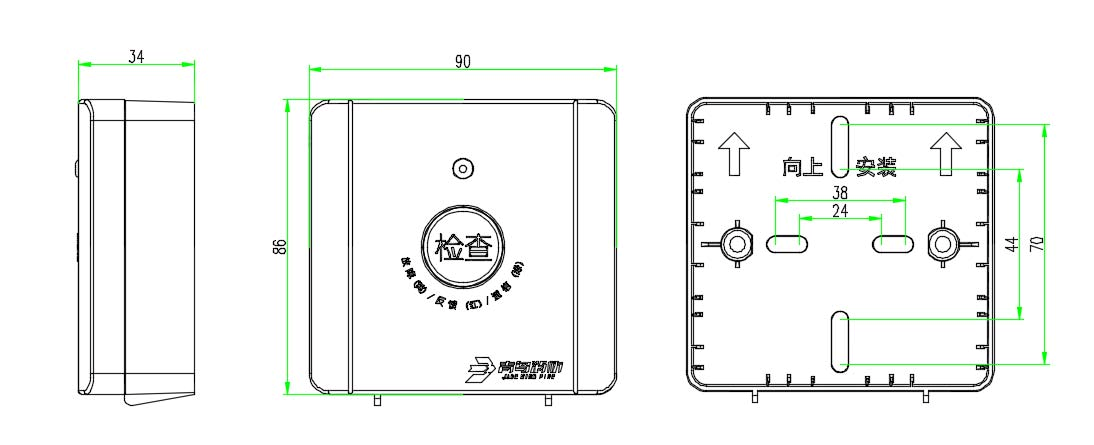

    JBF4133L外形及安装尺寸(含明装底座)

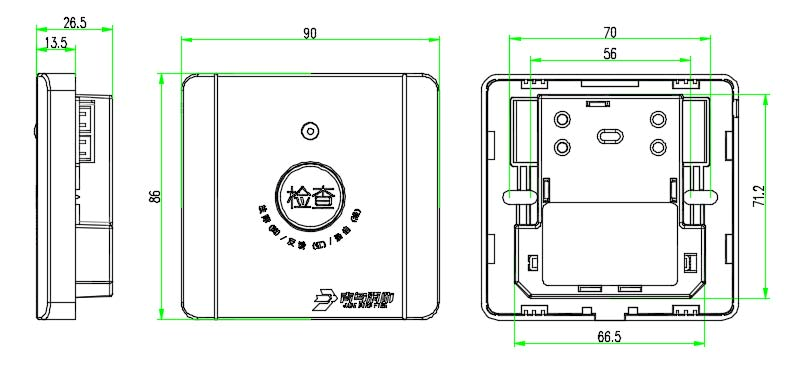

    J-BF4133L外形及安装尺寸(不含明装底座)

    安装示意图

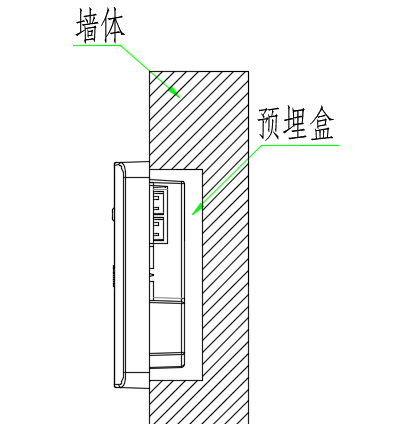

    暗装方式

    明装方式
