产品介绍

功能特点

防火门控制及状态监测功能：手动、自动关闭常开防火门；实时监控常开或常闭防火门的状态信息，并进行上报和显示。

联网功能：监控器可以与青鸟报警控制器进行无缝连接；防火门监控器也可以自行组网，组网的监控器可设置为集中机或者区域机，集中机可对所有区域机进行控制和显示，包括跨机启动区域机防火门以及显示区域机事件和信息等；可接收来自中控室的CRT通信或者火灾报警控制器的消防报警指令。

接收火警功能：监控器与青鸟火灾报警控制器联网后，可以通过设置进行有选择的实时接收来自火灾报警控制器发出的火警信息，以实现对相关防火门的自动控制。同时监控器还会将上述的报警、联动信息进行自动存储。

故障报警功能：监控器的各个功能板卡、电源以及该监控器所连接的各种功能模块一旦出现问题，监控器会在第一时间报出故障。

防火门状态处于异常状态时，监控器也会第一时间报出故障，例如常闭防火门处于异常打开状态、常开防火门处于异常关闭状态等。

门的屏蔽与开放功能：系统运行过程中有防火门发生损坏，在更新部件之前可将其屏蔽，更新部件后再开放。防火门被屏蔽后将不能被控制，同时监控器屏幕上将显示被屏蔽防火门的相关信息。只要系统中有部位被屏蔽了，面板上的屏蔽指示灯就会常亮。

查询功能：可以通过查询菜单，查询到相关信息，包括：防火门注释信息、在线接口模块的类型及状态、模块与防火门匹配信息、接收火警地址段、防火门与接口的对应关系等。

信息存储功能：监控器具有历史信息实时存储功能，最大存储容量约为100000条，可以查询到监控器开、关机、复位、火警、各种故障、防火门的启动等历史记录信息。

权限管理功能：监控器具有二级密码权限管理，确保监控器不会被误操作。

电源管理功能：监控器采用了一台具有双路输出功能的消防电源，分别为监控器、现场输入/输出接口模块供电和为现场电动闭门器、电磁释放器等设备供电；同时壁挂防火门还配置了两节DC12V/7AH的备用电池，大容量防火门配置了两节12V/24Ah的备用电池，确保系统持续工作；

继电器功能:监控器配备有2组输出触点，分别输出故障信息和火警信息。

自检功能:监控器具有自检功能。

技术参数列表




	JBF-61S20	JBF-61S20-G	JBF-61S20-T
执行标准	GB 29364-2012《防火门监控器》
单机容量	252点	16×252点	16×252点
系统容量	最大支持99台监控器联网，系统总容量 99×252个编址点；	最大支持99台监控器联网，系统总容量99×16×252个编址点；	最大支持99台监控器联网，系统总容量99×16×252个编址点；
手动操作按键	1×60 个	6×90个	7×90个
显示功能	监控器采用7英寸真彩液晶显示屏，全中文菜单，实时显示系统信息以及门事件、故障、屏蔽和火警等信息；
信息存储	最大存储容量约为100000条；
权限管理	二级密码权限管理；
对外接口	网口、CAN、USB、RS232、黑匣子接口（具备“黑匣子功能”）；
继电器	2组继电器输出触点，分别输出故障信息和火警信息；
自检功能	具有自检功能；
主电	电压在AC220V 85~110%，频率50±1Hz；
主电源容量	系统电源容量24V/2A，辅助电源（联动电源）容量为24V/3A；	系统电源容量24V/10A，辅助电源（联动电源）容量为24V/10A；	系统电源容量24V/10A，辅助电源（联动电源）容量为24V/10A；
备用电源容量	2节12V/7Ah	2节12V/24Ah	2节12V/24Ah
设计功耗	20W	80W	80W
工作环境	0℃～+40℃
声压级	声压级：65dB~85dB
机箱尺寸 （长×宽×高）	440mm×124mm×540mm	550mm×480mm×1770mm	1080mm×800mm×1245mm







监控器外观及内部结构图

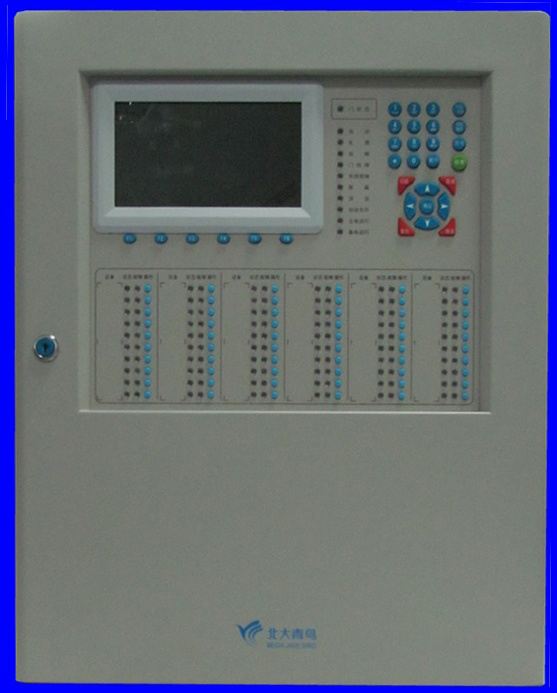

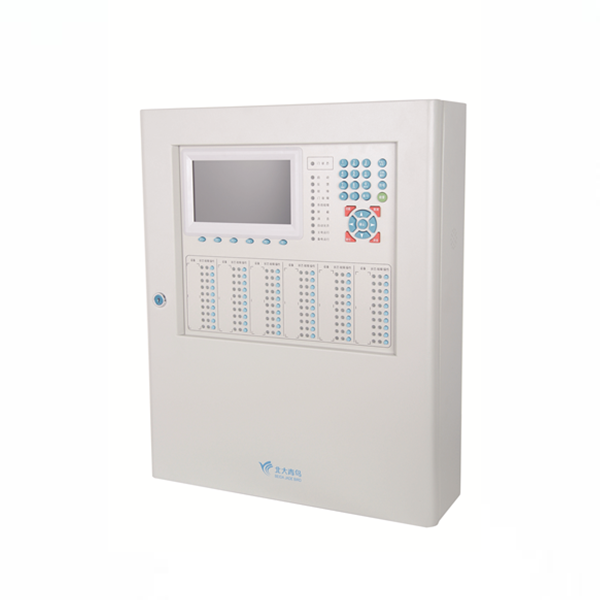

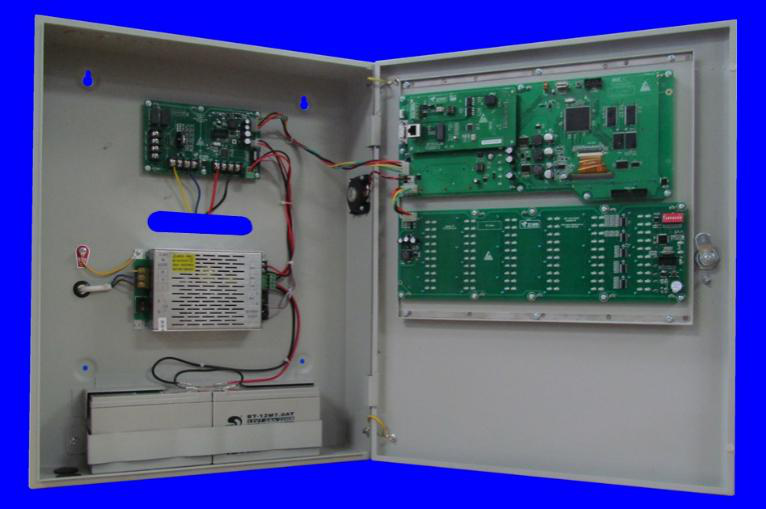

JBF-61S20壁挂机正面外观及内部结构图

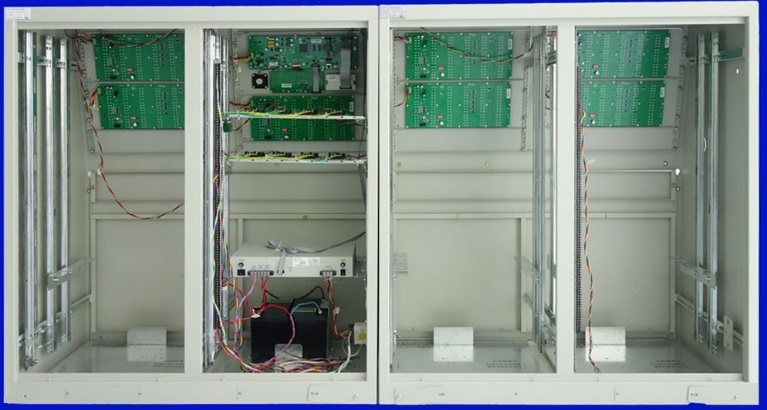

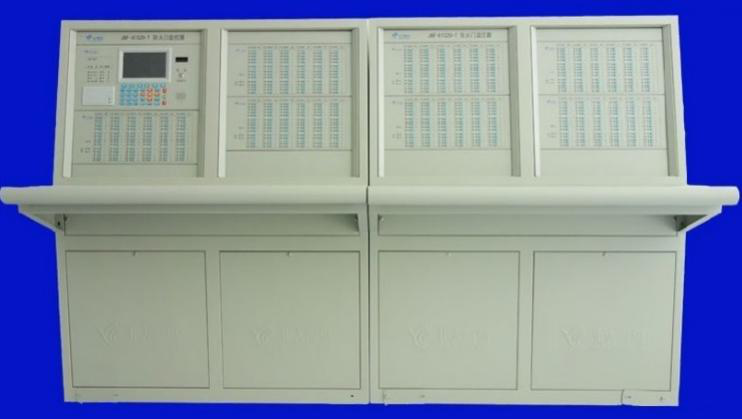

JBF-61S20-T台式机正面外观及台式机内部

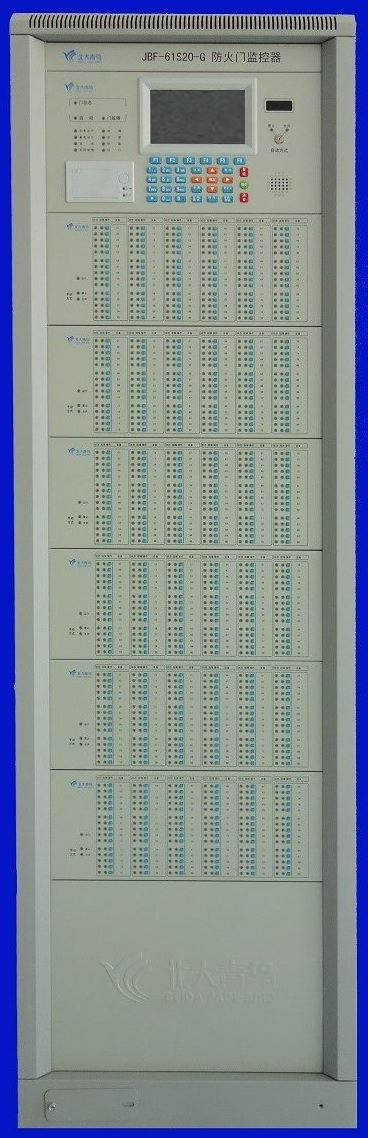

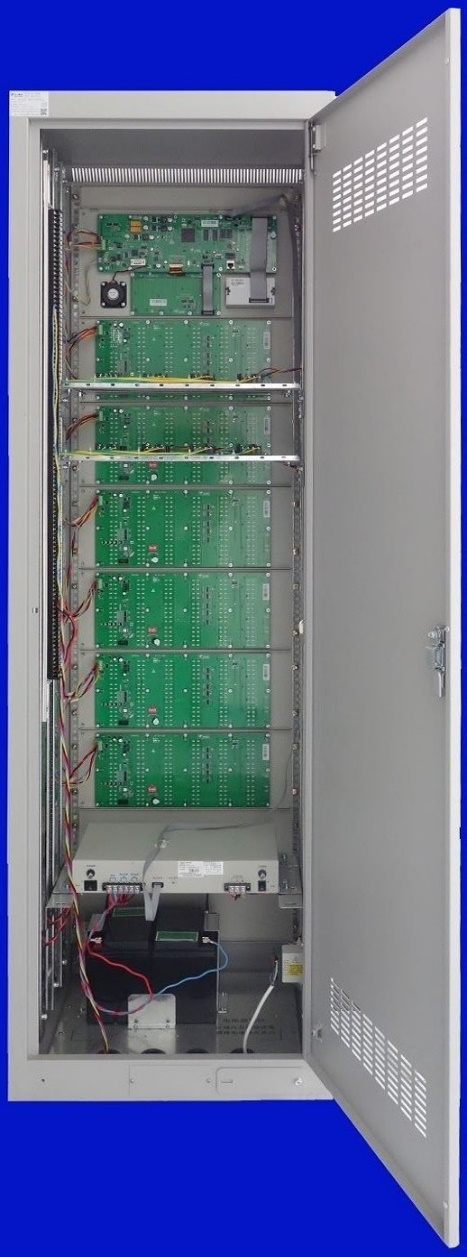

JBF-61S20-G柜式机正面及柜式机内部
