产品介绍

功能特点

内置微处理器；

采用SMT表面贴装工艺；

本品电源输入电压范围广，可在DC 16-30V范围内正常工作；

通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达1500m；

施工中建议使用双绞线，导线截面积不小于1.5mm2；

回路信号处理电路与输入检测信号处理电路实现电气隔离，稳定性高，抗干扰能力强；

电子编码方式，可通过专用电子编码器编址；

本品易于客户施工、维护，只需参照安装要求将产品安装于门框和门面上，线路检查完成后即可进行开通调试；

具备状态监测和故障检测功能；

技术参数列表







内容	技术参数
回路总线	调制型，二总线，无极性
工作电流	＜0.1mA
编码方式	电子编码器编码
编码范围	1-252
指示灯	监视：“状态”灯红色闪亮。 故障：“状态”灯红色连续闪亮两次。

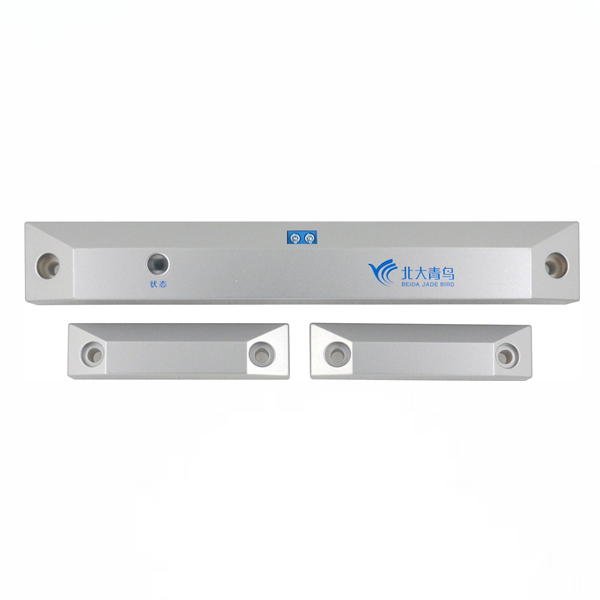

外形尺寸	JBF6132-D（长 ×宽×高）200mm× 30mm× 20mm JBF6132-DS（长 ×宽×高）100mm× 30mm× 20mm










主要用途及适用范围

类型属输入接口，安装于现场，用于对常闭门进行状态监测。

编码型，与防火门监控器一起，应用于两总线防火门子系统中，满足国家标准GB29364-2012。

适用于宾馆客房、办公楼、图书馆、影剧院、邮政大楼等公共场所。

使用环境条件

工作温度：-10～+50℃

贮存温度：-20～+50℃

相对湿度：≤96%(40±2℃)

工作原理

本品内嵌微处理器，微处理器实现与防火门监控器通讯、故障检测、状态指示灯控制。JBF6132-D专门针对双常闭门设计，直接接入防火门监控器的回路线使用，不需要再搭配额外的模块即可完成对常闭门的监视，可以同时监控双门的左右两扇门，任何一扇门未关闭到位都会报出门异常。JBF6132-DS专门针对单常闭门设计，直接接入防火门监控器的回路线使用，不需要再搭配额外的模块即可完成对常闭门的监视。两种接口均占用一个回路地址点，编址范围1-252，实时监控常闭门的状态，并将异常状况及时上报监控器。
