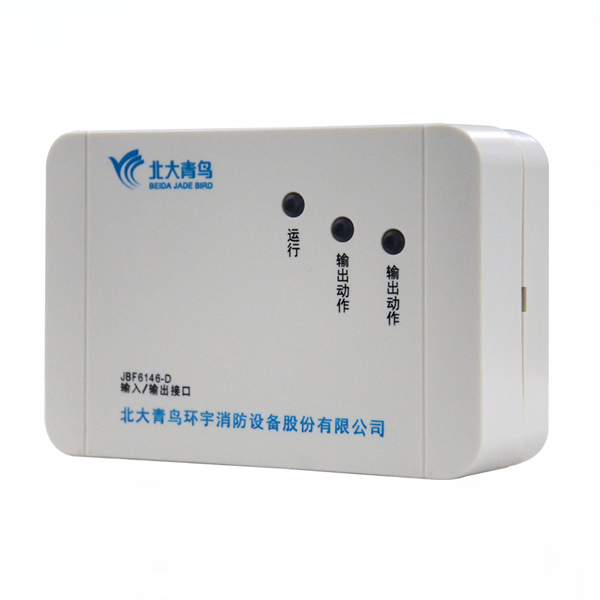

产品介绍

功能特点

内置微处理器；

采用SMT表面贴装工艺；

24V直流电源输入， 24V有源继电器输出；

接口电源输入电压范围广，可在DC 16-30V范围内正常工作；

通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达 1500m；

施工中建议使用双绞线，导线截面积不小于1.5mm2；

回路信号处理电路与输入/输出检测信号处理电路实现电气隔离，接口稳定性高，抗干扰能力强；

电子编码方式，可通过专用电子编码器编址；

本接口采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试；

具备状态监测和多种故障检测功能。

技术参数列表







内容	技术参数
电源输入电压	DC 16-30V
回路总线	调制型，二总线，无极性
工作电流	＜0.1mA
输出容量	DC24V/300mA
编码方式	电子编码器编码
编码范围	1-252
指示灯	监视：“运行”灯红色闪亮，“输出动作”灯红色常亮。 动作并应答：“运行”灯红色闪亮高亮，“输出动作”灯熄灭。 故障：“运行”灯红色连续闪亮两次。
外形尺寸	（长 ×宽×高）120mm× 82mm× 43mm




主要用途及适用范围

输入/输出接口，安装于现场，适用于采用电动定位的电动闭门器或门磁开关类设备进行状态监测。具备完善的故障检测功能（包括输出端，应答端的断路、短路和24V电源掉电检测）。

编码型输入/输出接口与防火门监控器一起，应用于两总线防火门子系统中，无缝兼容青鸟火灾报警控制器互联协议，火警及故障信息可与青鸟火灾报警控制器互联、互通。

满足国家标准GB29364-2012。

适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所。

使用环境条件

工作温度：-10～+50℃

贮存温度：-20～+50℃

相对湿度：≤96%(40±2℃)

工作原理

接口内嵌微处理器，微处理器实现与防火门监控器的通讯、电源掉电检测、输出控制、应答信号逻辑状态判断、输出及应答线路故障检测、状态指示灯控制。该接口专门针对双常开门设计；该接口为双路输出、单路输入接口，占用一个回路地址点，编址范围1-252。具备两路控制输出，一路反馈输入，可以同时控制双开门的两个闭门器，当双开门的左右两扇门完全关闭到位时才报关门成功；左右门关闭时间间隔出厂默认值为6秒，该时间间隔可用编码器JBF6480调节，调节范围为1-30秒；具备线路检测功能。

该接口配合电动闭门器（电磁定位）或电磁门吸使用，（该类闭门器在保持开门状态下需要持续提供24V，24V断电闭门器自动关门），该接口在监视状态下，输出端ON1、ON2持续输出24V，两个“输出动作”指示灯常亮，接收防火门监控器的启动命令后，输出继电器动作并熄灭对应的“输出动作”指示灯；在接收到闭门器或门磁开关等设备传来的应答信号后，将信息传送到防火门监控器并“运行”指示灯闪亮高亮。

该接口可以监视常开门是否开启到位 、闭门器启动后常开门是否关闭到位。（开启到位和关闭到位需闭门器具备开门到位和关门到位反馈信号），并同时可对输入/输出接口与闭门器或门磁开关之间的连接线路状态进行监测。
