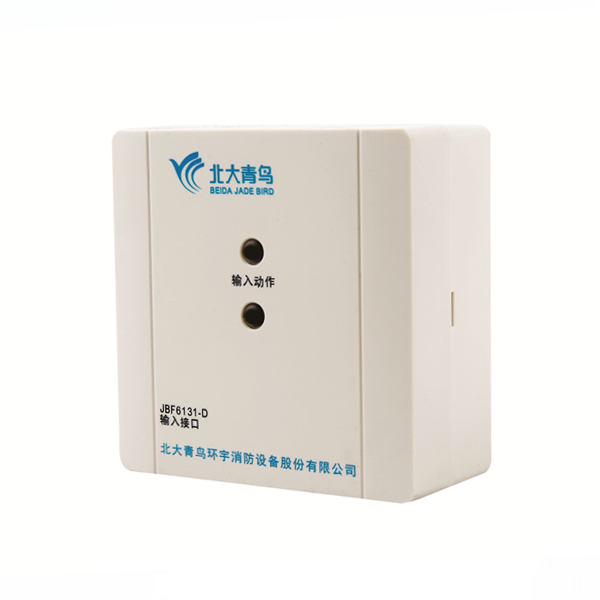

产品介绍

功能特点

内置微处理器；

采用无极性二总线技术，最大通讯距离可达1500m；

回路总线应采用双绞线，导线截面积不小于1.5mm2；

电子编码方式，可通过专用电子编码器编址；

具备线路故障检测功能。

技术参数列表




内容	技术参数
回路总线	调制型，二总线，无极性
监视电流	≤0.25mA  DC24V
编码方式	电子编码器编码
编码范围	1-252
输入指示灯	监视状态：“输入动作”灯红色闪亮。 故障状态：“输入动作”灯红色连续闪亮两次。 反馈状态：“输入动作”灯红色闪亮高亮。
外形尺寸	（长 ×宽×高）85mm × 85mm× 41mm

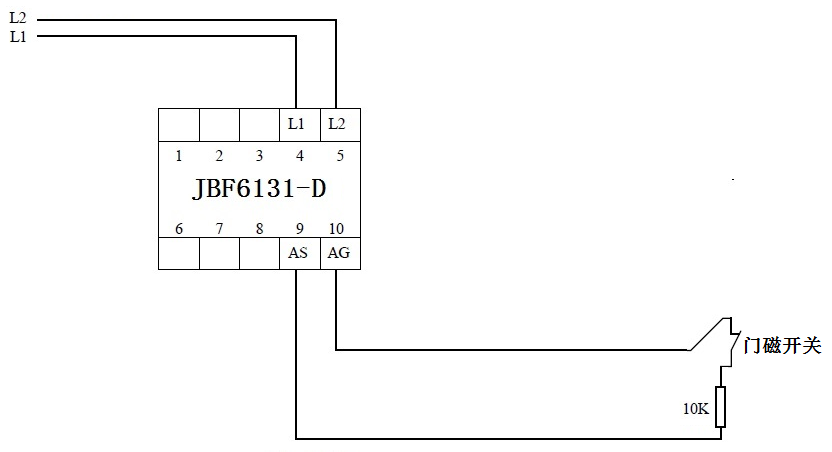

接线说明

L1（端子4）、L2（端子5）连接回路总线，无极性；

AS（端子9）、AG（端子10连接门磁开关（无源触点）；

连接在输入接口模块AS和AG端子上的门磁开关的动断端必须与10KΩ终端电阻串接使用；

应用说明

该输入接口模块主要用于对常闭防火门进行监视，接收门磁开关的动作信号，用以判断常闭防火门是否动作，并将信息上传给防火门监控器进行显示、报警。模块应安装在防火门的附近，每扇防火门配置一只JBF6131-D输入接口模块。
