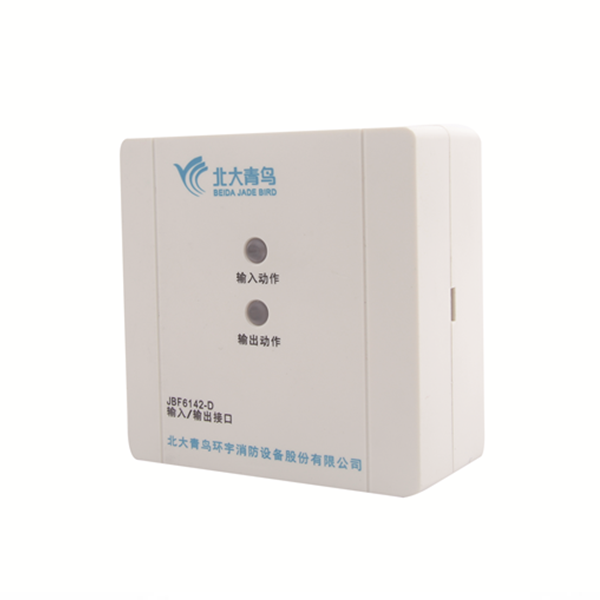

产品介绍

功能特点

内置微处理器；

接口模块正常工作时需要DC24V电源；

采用无极性二总线技术，最大通讯距离可达1500m；

模块输入、输出线路间采用电气隔离设计，避免因为错误接线导致对系统的损坏；

电子编码方式，可通过专用电子编码器编址；

输入、输出端线路具备故障检测功能。

技术参数列表










内容	技术参数
回路总线	调制型，二总线，无极性
监视电流	<0.1mA  DC24V
输出容量	DC24V/300mA
编码方式	电子编码器编码
编码范围	1-252
输入指示灯	监视状态：“输入动作”灯红色闪亮。 动作状态：“输入动作”灯红色闪亮高亮。 故障状态：“输入动作”灯红色连续闪亮两次。
输出指示灯	监视状态：“输出动作”灯红色闪亮。 动作状态：“输出动作”灯不亮。
外形尺寸	（长 ×宽×高）85mm × 85mm× 41mm

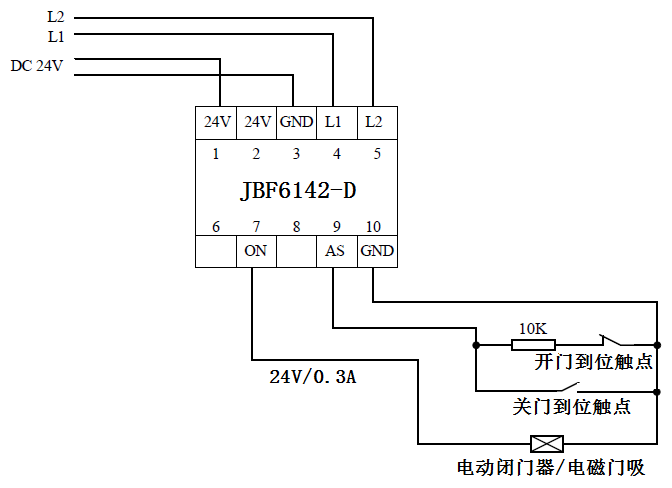

接线说明

L1（端子4）、L2（端子5）连接回路总线，无极性；

24V(端子1)、GND(端子3)连接24V直流电源，有极性；

AS（端子9）、GND（端子10）连接电动闭门器上的关门到位信号（无源触点）；

端子AS和GND连接的被监视设备动合端须并联10KΩ电阻，以实现对输入线路的检测功能；

ON(端子7)、GND（端子10）连接电动闭门器。接口模块正常状态下ON端（7）持续输出24V，确保防火门正常开启。接口模块被启动后，ON端停止输出24V，电动闭门器在机械力的作用下关闭；

应用说明

该模块与安装在常开防火门附近，与防火门上的电动闭门器（电动定位）、 电动门吸进行连接，用以在火灾发生时通过操作防火门监控器对防火门进行远程关闭，并接收防火门是否关闭正常的信号。
