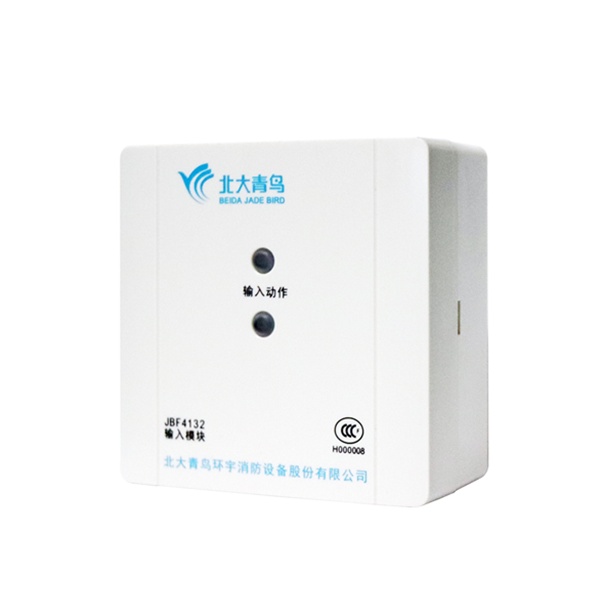

产品介绍

功能特点

内置微处理器。

采用SMT表面贴装工艺。

电子编码方式，可通过专用电子编码器编址。

具备状态监测和多种故障检测功能。

二总线，无极性。功耗低，信号线采用ZR-RVS-2×1.5mm2双绞线，最远传输距离1500m。

回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强；

插拔式结构，易于施工、维护方便。

模块具备状态检测和故障检测功能。

技术参数列表







内容	技术参数
工作电压	DC16-30V控制器提供，调制型
工作温度	0…+40℃
贮存温度	-20…+50℃
相对湿度	≤93%(40±2℃)
监视电流	≤0.25mA（24V）
报警电流	≤1.0mA（24V）
编码方式	使用专用电子编码器
编码范围	1-200
确认灯	监视状态：“输入动作”灯闪亮（红色） 故障状态：“输入动作”灯不亮 动作状态：“输入动作”灯闪亮（红色）
外形尺寸	85mm长 × 85mm 宽× 41mm高
线  制	二总线，无极性
执行标准	GB16806-2006《消防联动控制系统》




结构特征、安装与布线

JBF4132输入模块，安装于现场，采用明装方式。

在安装位置将模块盒固定（使用M4螺钉），安装孔距为60mm。

两总线采用ZR-RVS-2×1.5mm2双绞线。

使用专用电子编码器来设定地址码（1-200）。

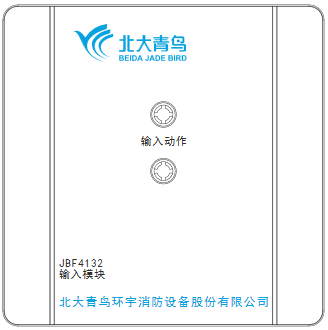

外形结构图



安装尺寸图






底座接线端子示意图






说明

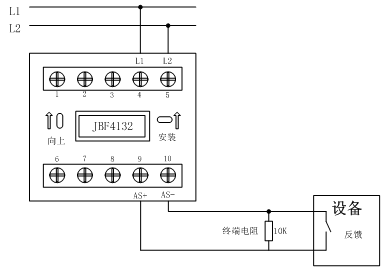

L1（端子4）、L2（端子5）：接通回路总线，无极性；

AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻；
