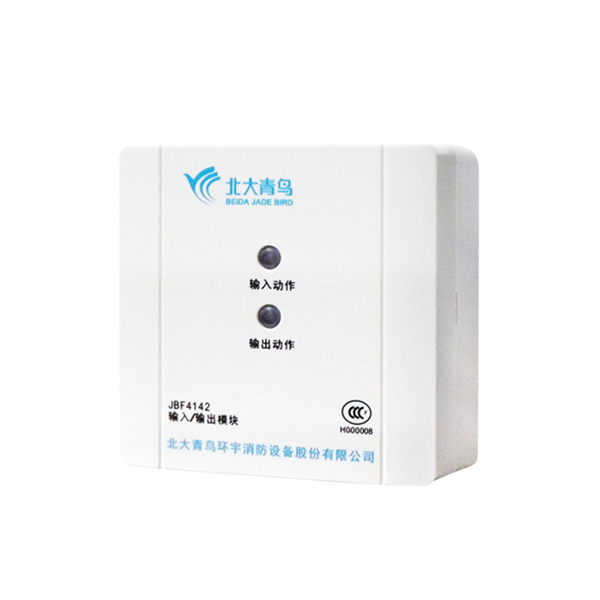

产品介绍

功能特点

内置微处理器。

24V直流电源输入，可选择24V有源继电器输出或者无源输出。

采用SMT表面贴装工艺。

模块电源输入电压范围广，可在DC24V ( +10% )范围内正常工作。

电子编码方式，可通过专用电子编码器。

具备状态监测和多种故障检测功能。

四总线通讯方式，其中信号线无极性，电源线有极性。功耗低，信号线采用ZR-RVS-2×1.5mm2双绞线，最远传输距离1500m。电源线采用NH-BV-2×2.5mm2导线。

回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。

插拔式结构，易于施工、维护方便。

模块具有状态监测和多种故障检测功能。

技术参数列表







内容	技术参数
工作电压	DC.24V联动电源提供，区分正负极性。
回路总线	DC16-30V控制器提供，调制型，两总线，无极性。
工作温度	0…+40℃
贮存温度	-20…+50℃
相对湿度	≤93%(40±2℃)
监视电流	≤0.25mA（24V）
动作电流	≤1.0mA（24V）
编码方式	使用专用电子编码器
编码范围	1-200
确认灯	监视：“输入动作”灯红色闪亮，“输出动作”灯红色闪亮。 动作：“输入动作”灯红色常亮，“输出动作”灯红色常亮。 故障：“输入动作”灯不亮，“输出动作”灯红色闪亮。
输出触点负载	DC30V/2A
外形尺寸	85mm长 × 85mm宽 × 41mm高
线  制	四总线制（DC.24V电源线，有极性；回路总线，无极性）
执行标准	GB16806-2006《消防联动控制系统》




结构特征、安装与布线

编址型输入/输出模块，安装于现场，采用明装方式。

布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上（使用M4螺钉），安装孔距为60mm。

两总线采用ZR-RVS-2×1.5mm2双绞线；电源线采用NH-BV-2×2.5mm2导线。

可输出一组DC.24V电平信号。

使用专用电子编码器来设定地址码（1-200）。

输入/输出模块应答端接收被控设备动作后的无源闭合信号，通过两总线将应答信号传送回主机。

外形结构图






安装尺寸图






底座接线端子示意图






说明

L1（端子4）、L2（端子5）：接通信总线，无极性；

24V(端子1)、GND(端子3)：接24V直流电源，有极性；

CV(端子2)：当需要有源输出时，将其与24V(端子1)连接；当需要无源输出时，将其空置；

输入功能

AS+（端子9）、GND（端子10）：接应答（无源触点），连接在AS+和GND上的监视设备的动合端必须并联10KΩ终端电阻；

输出功能

CO（端子8）、GND（端子10）：接被控设备，模块启动后CO（端子8）输出24V，CO和GND直接必须并联10KΩ终端电阻。

应用实例

有源输出



无源输出
