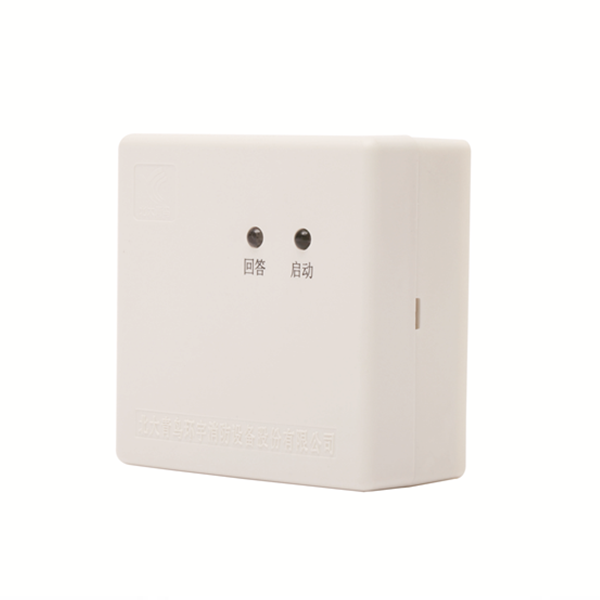

产品介绍

功能特点

多线系统配接非编址多线切换接口盒只需两线即可实现对被控设备的点动控制，同时还可以实现主机与被控设备之间线路状态的监视功能。

模块应答信号采用无源闭合信号。

模块终端监视电阻阻值为510Ω。

为模块提供DC.24V电源后模块可以实现自保持输出。

技术参数列表







内容	技术参数
专线输出	DC24-28V控制器提供
工作温度	-10…+50℃
贮存温度	-20…+50℃
相对湿度	≤95%(40±2℃)
监视电流	≤2mA（24V）
动作电流	≤20mA（24V）
确 认 灯	启动灯—绿色，回答灯—红色；动作时，启动灯闪亮、回答灯闪亮
接点负载	AC220V/8A、DC.24V/7A启动为一组常开、停止为一组常开触点、常闭触点
外形尺寸	85mm长 × 85mm宽 ×42mm高
线  制	多线制




结构特征、安装与布线

配接JBF-11SF-H系列火灾报警控制器多线控制盘，可输出无源、有源信号，具备持续或点动脉冲输出。

模块使用4条线，2条24V电源线，2条专线控制线与主机手动控制盘连接。

JBF-155F多线切换接口盒触点容量为：AC220V/8A。

被控多线设备的动作应答采用无源动合触点方式。

模块终端监视电阻阻值为510Ω。

外形结构图






安装尺寸图






底座接线端子示意图






说明

端子（1、2）SL－、SL + 控制专线端子（连接时注意极性）。

端子（3、4）AS+、AS－设备反馈端子，接收无源动合信号，终端电阻为510Ω。

端子（8、9）COM、NO1启动输出动合端子，触点容量为AC220V/8A。

端子（6、7、8）NC2、NO2 、COM停止输出动合端子，触点容量为AC220V/8A。

端子（10、5）H+、H－ DC.24V端子，该端子连接DC.24V电源后，模块在启动或停止命令发出时可提供自保持触点输出信号，如果该端子不连接DC.24V电源，模块在启动或停止命令发出时可提供点动触点输出信号。

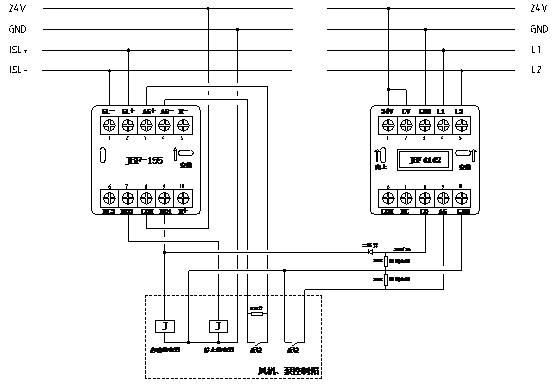

JBF-155F双切换接口盒点动输出接线示意图：






此接线方式下JBF-155F双切换接口盒点动输出，启动、停止时分别输出两组DC.24V脉冲信号；适用于自身完成启动自保持的设备控制箱，需具备启动、停止两组中间继电器。

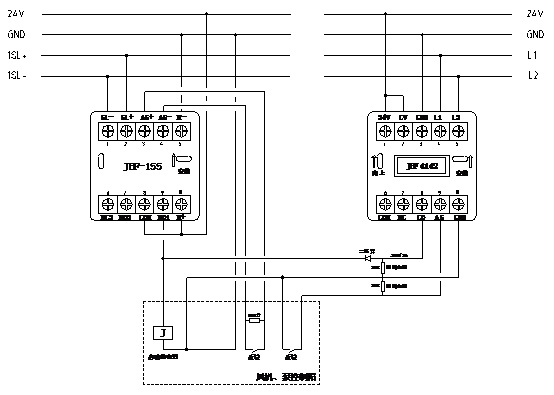

JBF-155F双切换接口盒持续输出接线示意图：






此接线方式下JBF-155F双切换接口盒持续输出，启动时端子（9）持续输出DC.24V，停止状态下DC.24V撤销；适用于自身不完成启动自保持的设备控制箱，只具备一组中间继电器。
