产品介绍

功能特点

配接北大青鸟JBF-11SF或JB-QB-JBF5010型火灾报警控制器，只需两线工作即可输出有源信号实现对被控设备的启、停控制，同时还可以实现主机与被控设备之间线路状态的监视功能。

模块应答信号采用无源闭合信号。

通过主机端设置，模块可实现脉冲点动输出或持续输出，输出形式为DC.24V/80mA。

技术参数列表







内容	技术参数
专线输出	DC24-28V控制器提供
工作温度	-10…+40℃
贮存温度	-20…+50℃
相对湿度	≤95%(40±2℃)
监视电流	≤0.3mA（24V）
动作电流	≤70mA（24V）
确 认 灯	正常监视状态：输入动作灯红色闪亮，输出动作灯不亮 故障状态：输入动作灯不亮，输出动作灯不亮 动作状态：输入动作灯红色常亮，输出动作灯红色常亮
输出容量	C1启动输出、C0停止输出 DC.24V/80mA
外形尺寸	85mm长 × 85mm宽 ×42mm高
线  制	2线制 有极性




结构特征、安装与布线

配接JBF-11SF或JB-QB-JBF5010型火灾报警控制器多线手动控制盘，可通过主机设置，输出持续/脉冲DC.24V信号。

模块使用两线制，区分正负极性，建议线型NH-RVS-2×1.5mm2，通讯距离≤1500米。

输出触点容量为：C1启动输出、C0停止输出 DC.24V/80mA。

被控多线设备的动作应答采用无源动合触点方式。

模块终端监视电阻：反馈端10KΩ。

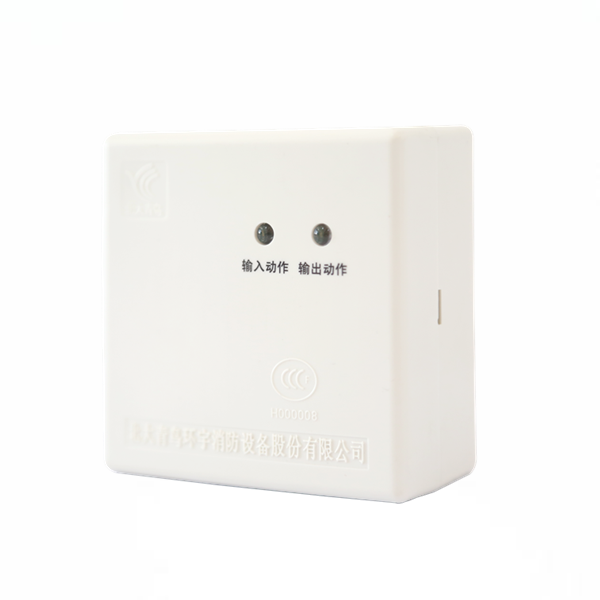

外形结构图






安装尺寸图

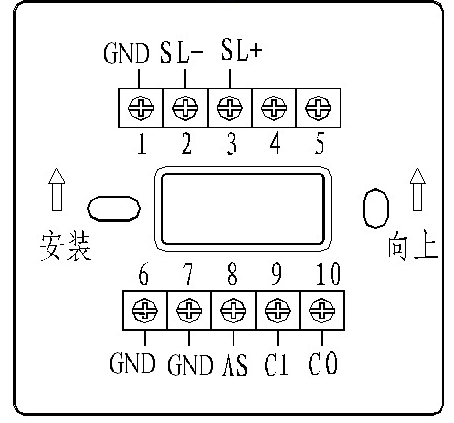

底座接线端子示意图






说明

端子SL+（3）、SL—（2） 接报警控制器，有极性。

AS（8）和GND（1，6，7）接回答（无源动合触点），连接在AS 和GND上的监视设备的动合端必须并联10kΩ终端电阻。

C1(9)和GND(1，6，7)接启动继电器线圈两端，继电器线圈阻抗要求300-5 KΩ。

C0(10)和GND (1，6，7)接停止继电器，线圈两端继电器线圈阻抗要求300-5KΩ。

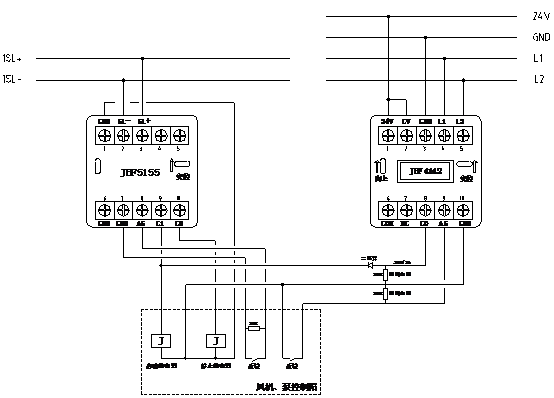

JBF5155输入/输出模块脉冲点动输出接线示意图：






此接线方式下JBF5155输入/输出模块脉冲点动输出，按下主机相应操作键后，启动（端子9）、停止（端子10）分别输出两组DC.24V脉冲信号；适用于自身完成启动自保持的设备控制箱，需具备启动、停止两组中间继电器。

继电器线圈阻抗要求300-5KΩ。

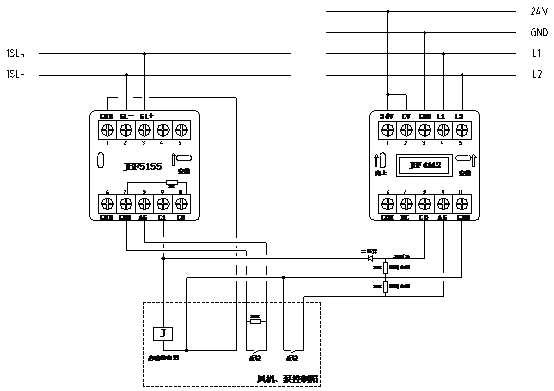

JBF5155输入/输出模块持续输出接线示意图：






此接线方式下JBF5155输入/输出模块持续输出，启动时（端子9）持续输出DC.24V，停止状态下DC.24V撤销；适用于自身不完成启动自保持的设备控制箱，只具备一组中间继电器。

继电器线圈阻抗要求300-5KΩ。

输出方式设置方法

该模块的输出方式可以通过更改控制器“设置多线登记及故障检测”菜单下的“输出状态”进行设置，其中“0”代表持续输出，“1”代表单次输出。

持续输出时仅C1端子输出，“启动”状态输出24V电压，“停止”状态不输出。

单次输出时C1，C0都有输出信号，“启动”时C1输出24V电压，2秒后停止输出；“停止”时C0输出24V电压，2秒后停止输出。
