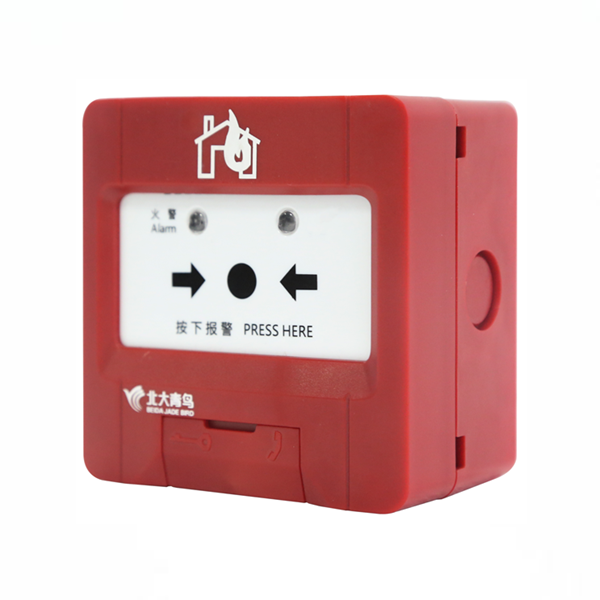

产品介绍

功能特点

内置微处理器，性能稳定。

采用SMT表面贴装工艺，可靠性高，一致性好。

采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达 1000m。

电子编码方式，可通过专用电子编码器编址。

操作简单，用手按下操作面板，即能实现向控制器报火警。

手动报警按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙。

手动报警按钮采用插拔式结构易于客户安装、施工、维护。

技术参数列表







内容	技术参数
工作电压	DC19-28V
工作温度	-10…+55℃
贮存温度	-30…+75℃
触点容量	DC30V/0.1A
相对湿度	≤95%(40±2℃)
监视电流	≤0.3mA（24V）
报警电流	≤1mA（24V）
编码方式	电子编码器编码
编码范围	1-200
确 认 灯	火警灯监视状态瞬时闪亮，按下报警时红色常亮（红色）；
外形尺寸	90mm长 × 90mm宽 × 52mm高
线  制	二总线，无极性
执行标准	GB19880—2005《手动火灾报警按钮》




结构特征、安装与布线

布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为60mm（兼容50mm安装孔距）。

手动火灾报警按钮采用RVS2×1.5mm2 双绞线与控制器进行连接。

安装之前用编码器对其写入相应地址码(1-200)。

接线并检查无误后，将已编码的按钮主体插入底座，并用自攻钉(ST2.9*8)将主体与底座拧紧。

外形结构图






安装尺寸图






接线示意图






说明

端子1和2分别接回路二总线L1和L2，不分极性。

端子7、8正常时为常开触点，手动火灾报警按钮按下时闭合，可用来控制现场声光警报装置，严禁使用此触点控制大功率设备和强电设备。
