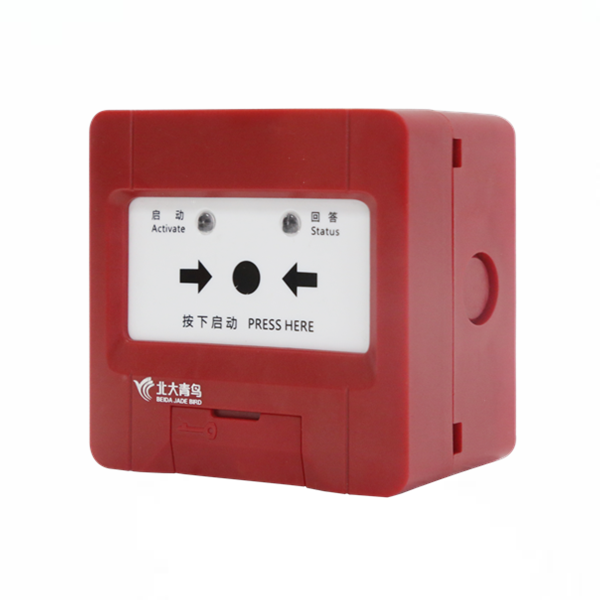

产品介绍

功能特点

内置微处理器，性能稳定。

采用SMT表面贴装工艺，可靠性高，一致性好。

采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达 1000m。

电子编码方式，可通过专用电子编码器编址。

施工方便，施工中对导线无特殊要求，导线截面积不小于1.0mm2均可正常使用。

消火栓按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙。

本按钮采用插拔式结构易于客户安装、施工、维护。

技术参数列表







内容	技术参数
工作电压	DC19-28V
工作温度	-10…+55℃
贮存温度	-30…+75℃
触点容量	DC30V/0.1A
相对湿度	≤95%RH(40±2℃)
监视电流	≤0.3mA（24V）
启动电流	≤1mA（24V）
编码方式	电子编码器编码
编码范围	1-200
确 认 灯	监视状态启动灯红色闪亮，启动时启动灯红色常亮；消防水泵启动时回答灯绿色常亮
外形尺寸	90mm长 × 90mm宽 × 52mm高
线  制	二总线，无极性
执行标准	GB 16806—2006《消防联动控制系统》




结构特征、安装与布线

布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为60mm（兼容50mm安装孔距）。

消火栓按钮采用RVS2×1.5mm2 双绞线与控制器进行连接。

安装之前用编码器对其写入相应地址码(1-200)。

在底座的左侧、右侧位置都有敲落孔(若从此敲落孔进线，需要配接防水接头，避免从接头处进水)。

接线并检查无误后，将已编码的按钮主体插入底座，并用自攻钉(ST2.9*8)将主体与底座拧紧。

外形结构图






安装尺寸图






接线示意图






说明

端子1和2分别接回路二总线L1和L2；无极性。

端子7、8正常时为常开触点，消火栓按钮按下时闭合。

使用注意事项

首先用电子编码器对消火栓按钮编码，然后将其连接到北大青鸟系列火灾报警控制器中进行登记。遇有火警时，按下按钮操作面板，启动消防泵，启动灯常亮，控制器显示出消火栓按钮地址。控制器接收到消防泵的回答信号后，将消火栓按钮的回答灯点亮。

特别注意

本消火栓按钮内置密封胶垫，具备防水溅功效，为保证本功能的可靠性，安装时请务必拧紧4颗紧固螺丝（包装盒内）将消火栓按钮主体与底座紧密结合。

示意图
