产品介绍

功能特点

内置微处理器，探测器对自身采集到的数据进行存储和判断，具有自诊断功能。

探测器为A2R类，具有差定温报警功能的感温探测器。

火警确认灯采用导光柱传导，抗静电能力好。

采用玻璃封装温敏电阻，温度响应速度快。

输出温度升降曲线，可以通过控制器查看现场的温度变化。

稳定性高，抗灰尘附着、抗电磁干扰、抗腐蚀、抗环境温度影响能力强。

抗潮湿能力强，可适应不同气候环境的要求。

采用 SMT 表面贴装工艺。

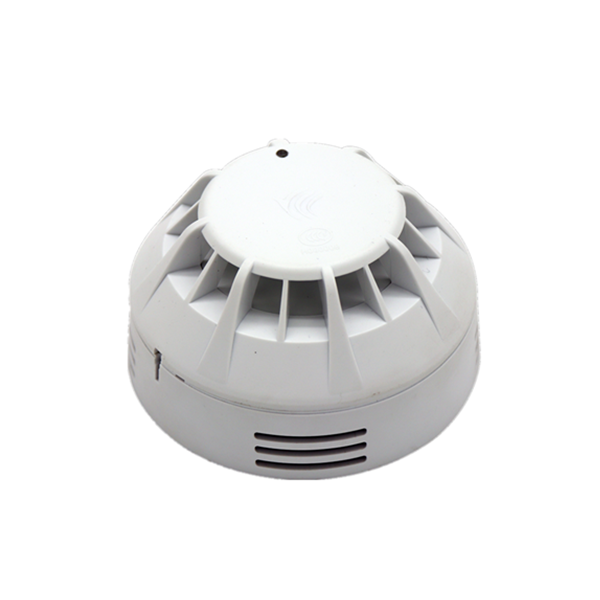

JBF4111-Bp 是由蜂鸣底座与感温探测器组合而成，应用于北大青鸟火灾自动报警系统中。发出火灾警报的感温探测器配接蜂鸣底座后，底座会发出高分贝警报声。

技术参数列表







内容	技术参数
工作电压	额定工作电压：DC24V（DC19V~DC27V）
工作温度	-10~+50℃
贮存温度	-30~+75℃
监视电流	≤0.3mA（24V）
报警电流	< 30mA（24V）
报警音量	75dB~95dB（24V）
确认灯	监视状态闪亮，报警状态常亮（红色）
变调周期	2s
外形尺寸	Φ103mm×55mm
编码方式	使用专用电子编码器（探测器和底座一对一，写入相同地址码）
编码范围	1-200
保护面积	20-30㎡
线  制	四线制：通讯线L1、L2（无极性），24V电源线V1、G1（有极性）
最远传输距离	1500m
执行标准	GB4716-2005《点型感温火灾探测器》




结构特征、安装与布线

安装之前，要将感温探测器和蜂鸣底座一对一写入相同地址码（1-200）。底座地址必须与底座配接的感温探测器地址一致（注意：用编码器读不出蜂鸣底座地址）。

底座L1、L2 连接在控制器总线L1、L2 上（无极性）；底座上V1 和G1 分别连接在直流电源DC24V和GND上。

将探测器嵌入底座，然后按顺时针方向拧紧即可。

安装时宜带手套操作，以保持探测器外壳清洁。

外形结构图






安装示意图






配接底座

JBF4111-Bp点型感温火灾探测器(A2R)配接JBF-VB4302A型探测器底座。

接线示意图与JBF4101-Bp点型光电感烟火灾探测器相同。

安装注意事项

安装前应使用专用编码器对感烟探测器和蜂鸣底座编码，感烟探测器和蜂鸣底座地址必须一致。

安装时宜带手套操作，以保持探测器外壳清洁。

定期进行加温试验，建议每半年一次。
