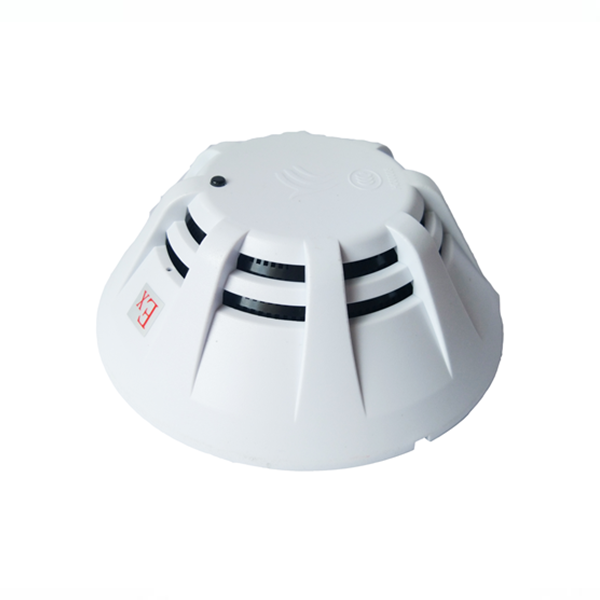

产品介绍

功能特点

内置微处理器，探测器对自身采集到的数据进行存储、分析和判断，具有自诊断功能。

灵敏度可调，以实现用户对工作环境灵敏度的要求。

适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应。

污染自动补偿，根据自身的污染程度进行自动补偿，最大程度减少误报。

探测器上电后自动检测光学迷宫，污染程度超出补偿范围，可自动报出探测器污染故障。

稳定性高，抗灰尘附着、抗电磁干扰、抗腐蚀、抗环境温度影响能力强。

抗潮湿能力强，可适应不同气候环境的要求。

防爆类型为本质安全型。

需配接安全栅，一只防爆安全栅后限带≤10只防爆感烟探测器。

技术参数列表








内容	技术参数
工作电压	DC24V(DC19V-DC28V)  控制器提供，调制型（须由安全栅供电）
工作温度	-10…+55℃
贮存温度	-30…+75℃
相对湿度	≤95%(40±2℃)
监视电流	≤0.3mA（24V）
报警电流	≤1mA（24V）
确认灯	监视状态闪亮，报警常亮（红色）
外形尺寸	Φ100mm×46mm（含底座）
线  制	二总线，无极性
编码方式	使用专用电子编码器
编码范围	1-200
保护面积	60-80㎡
防爆标志	ExibIICT6Gb
探测器本安 防爆参数	Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH
执行标准	GB4715-2005《点型感烟火灾探测器》 GB3836.1-2010《爆炸性气体环境用电气设备第1部分：设备通用要求》 GB3836.4-2010《爆炸性气体环境用电气设备第4部分：本质安全型“i”保护的设备》标准







结构特征、安装与布线




适用于工业与民用建筑中存在易燃易爆气体的危险场所（适用于1区、2区）。

安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的有关规定进行。

必须配接安全栅，安全栅应安装在非防爆区域，在使用时应注意接入回路的正负极性。

每只安全栅后所带防爆型感烟探测器≤10只，每个报警回路使用安全栅的数量不得超过6只。

使用专用电子编码器对探测器设定地址码（1-200）。

外形结构图






安装示意图






配接底座

配接JBF-VB4301B型探测器底座。

接线示意图






说明

安全栅端子1接总线L+、端子2接总线L-，不得接反。

本安系统参数匹配须遵循如下原则：

Uo≤Ui；Io≤Ii；Po≤Pi；Cc≤Co-Ci；Lc≤Lo-Li，

其中：Cc、Lc：安全栅到探测器之间连接电缆（或导线）允许总的最大分布电容和电感；Uo：安全栅的最高输出电压；Io：安全栅的最大输出电流；Po：安全栅的最大输出功率；Lo：安全栅允许的最大外部电感；Co：安全栅允许的最大外部电容；Ui：探测器的最高输入电压；Ii：探测器的最大输入电流；Pi：探测器的最大输入功率；Li：探测器的最大内部电感；Ci：探测器的最大内部电容。

符号详细意义见GB3836.4-2010标准。

安装注意事项

注意安全栅输入端信号总线必须区分正负极性，否则不能正常工作。

如每个回路中有多只安全栅时，安全栅必须在输入端并接，禁止级联使用。

静电危险，清洁时须用拧干的湿布擦拭。
