产品介绍

功能特点

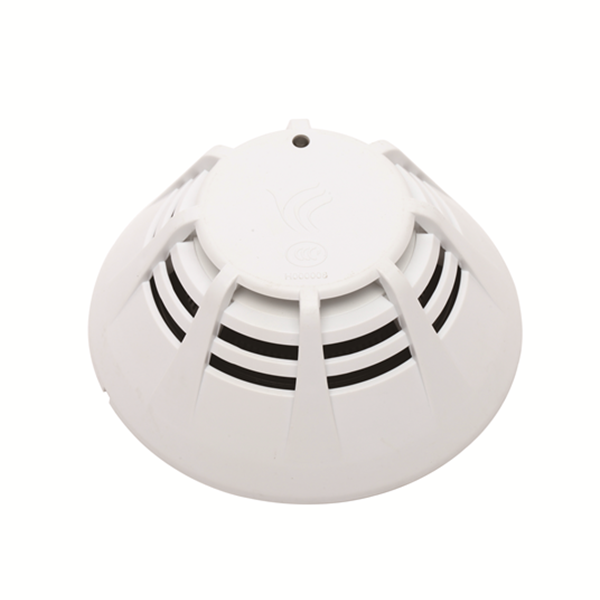

本探测器为烟温复合式，烟报警与温报警为两个独立的系统，互相不干扰，且只占用一个回路地址。

内置微处理器，探测器对自身采集到的数据进行存储和判断，具有自诊断功能。

抗干扰能力强，抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线（光源）干扰。

抗湿热能力强，极具创意的导流槽设计，可适应于各种不同环境的要求。

（1）复合探测器的感烟部分：

a.污染自动补偿。根据自身的污染程度进行自动补偿，最大程度减少误报。

b.适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应。

（2）复合探测器的感温部分：

a.采用单NTC温敏电阻，温度响应速度快；软件判定具有差温和定温特性。

b.输出温度升降曲线，可以通过控制器查看现场的温度变化。

适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所；相对湿度大，可能发生无烟火灾的环境；适用于可以同时安装感烟探测器和感温探测器的场所。

技术参数列表








内容	技术参数
工作温度	-10…+50℃
贮存温度	-20…+50℃
相对湿度	≤95%(40±2℃)
监视电流	≤0.3mA（24V）
报警电流	≤0.8mA（24V）
确 认 灯	监视状态瞬时微亮，报警时红色常亮（红色）
外形尺寸	Φ100mm×53mm（含底座）
编码方式	使用专用电子编码器
编码范围	1-200
保护面积	20-30㎡
线  制	二总线，无极性
最远传输距离	1500m
执行标准	GB4716-2005《点型感温火灾探测器》




结构特征、安装与布线




采用ZR-RVS-2×1.5mm2双绞线，将回路两总线L1、L2分别接在端子L1、L2端子上，接线不分极性。

用专用电子编码器对探测器写入部位号（1-200）。

将探测器嵌入底座，然后按顺时针方向拧紧即可。

外形结构图






安装示意图






配接底座

JTF-GOM-JBF-4000点型复合式感烟感温火灾探测器配接JBF-VB4301B型探测器底座，与JBF4101点型光电感烟火灾探测器相同。

接线示意图与JBF4101点型光电感烟火灾探测器相同。

安装注意事项

安装前应使用专用电子编码器对探测器编码。

安装时宜带手套操作，以保持探测器外壳清洁。

定期进行加烟、温试验，建议每半年一次。
