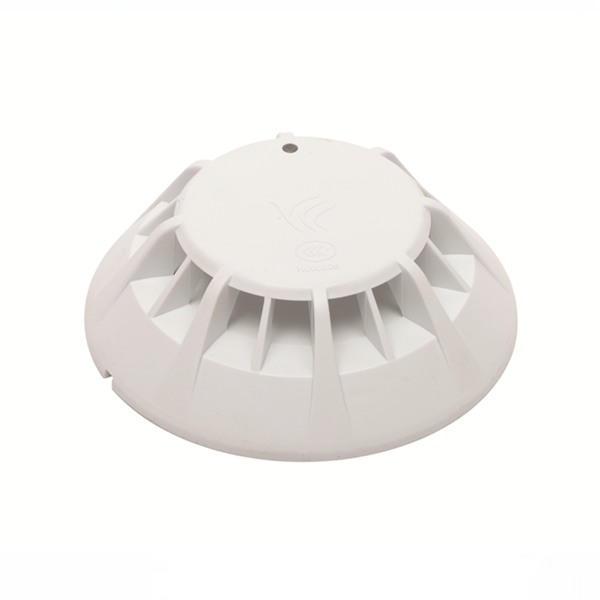

产品介绍

功能特点

内置微处理器，探测器对自身采集到的数据进行存储和判断，具有自诊断功能。

探测器为A2R类，具有差定温报警功能的感温探测器。

火警确认灯采用导光柱传导，360度可见。

采用玻璃封装温敏电阻，温度响应速度快。

输出温度升降曲线，可以通过控制器查看现场的温度变化。

稳定性高，抗电磁干扰、抗腐蚀、抗环境温度影响能力强。

抗湿热能力强，可适应不同气候环境的要求。

技术参数列表







内容	技术参数
工作电压	DC19-28V控制器提供，调制型
工作温度	-10…+50℃
贮存温度	-20…+50℃
监视电流	≤0.3mA（24V）
报警电流	≤0.6mA（24V）
确 认 灯	监视状态瞬时闪亮，报警常亮（红色）
外形尺寸	Φ100mm×41mm(含底座)
编码方式	使用专用电子编码器
编码范围	1-200
保护面积	20-30㎡
线  制	二总线，无极性
最远传输距离	1500m
执行标准	GB4716-2005《点型感温火灾探测器》




结构特征、安装与布线

先将探测器底座JBF-VB4301B用2只M4的螺钉紧固在预埋盒上。

采用ZR-RVS-2×1.5mm2双绞线，回路两总线分别接在端子L1和端子L2上，不分极性。

用专用电子编码器对探测器写入部位号（1-200）。

将探测器嵌入底座，然后按顺时针方向拧紧即可。

安装时宜带手套操作，以保持探测器外壳清洁。

外形结构图

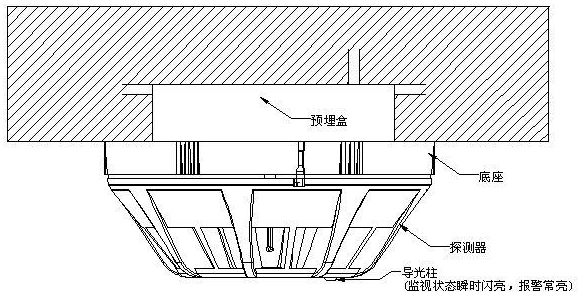

安装示意图






配接底座

JBF4111点型感温火灾探测器(A2R)配接JBF-VB4301B型探测器底座，与JBF4101点型光电感烟火灾探测器相同。

接线示意图与JBF4101点型光电感烟火灾探测器相同。

安装注意事项

安装前应使用专用电子编码器对探测器编码。

安装时宜带手套操作，以保持探测器外壳清洁。

定期进行加温试验，建议每半年一次。
