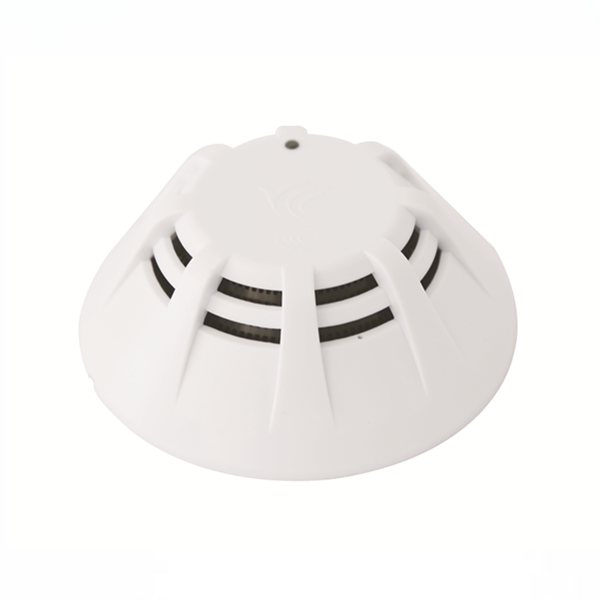

产品介绍

功能特点

内置微处理器，探测器对自身采集到的数据进行存储和判断，具有自诊断功能。

污染自动补偿，根据自身的污染程度进行自动补偿，最大程度减少误报。

适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应。

抗干扰能力强，抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线（光源）干扰。

抗湿热能力强，并有防水处理，可适应不同气候环境的要求。

采用 SMT 表面贴装工艺。

技术参数列表








内容	技术参数
工作电压	DC24V(DC19V-DC28V)控制器提供，调制型
工作温度	-10…+60℃
贮存温度	-30…+75℃
相对湿度	≤95%(40±2℃)
监视电流	≤0.3mA（24V）
报警电流	≤1mA（24V）
确 认 灯	监视状态瞬时微亮，报警常亮（红色）
外形尺寸	Φ100mm×46mm（含底座）
编码方式	使用专用电子编码器
编码范围	1-200
保护面积	60-80㎡
线  制	二总线，无极性
最远传输距离	1500m
执行标准	GB4715-2005《点型感烟火灾探测器》




结构特征、安装与布线




将探测器底座JBF-VB4301B用2只M4的螺钉紧固在预埋盒上。

采用ZR-RVS-2×1.5mm2双绞线，回路两总线分别接在端子L1和端子L2上，不分极性。

使用专用电子编码器对探测器设定地址码（1-200）。

将探测器嵌入底座，然后按顺时针方向拧紧即可。

安装时宜带手套操作，以保持探测器外壳清洁。

外形结构图









安装示意图









配接底座

JBF4101点型光电感烟火灾探测器配接JBF-VB4301B型探测器底座

外形结构图









接线示意图









说明

将回路两总线分别接在端子L1和端子L2上，接线不分极性

安装注意事项

安装前应使用专用电子编码器对探测器编码。

安装时宜带手套操作，以保持探测器外壳清洁。

设备安装完毕但现场环境恶劣情况下，请勿去掉探测器外的防尘罩。

定期进行加烟试验，建议每半年一次。
