产品介绍

功能特点

内置微处理器，性能稳定。

采用SMT表面贴装工艺，可靠性高，一致性好。

采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达 1000m。

总线应使用双绞线，导线截面积不小于1.0mm2。

电子编码方式，可通过专用电子编码器编址。

操作简单，用手按下按键，即能实现向控制器报火警。

手动报警开关可以安装到预埋盒内部，节省占用空间，同时也可以支持明装（无预埋盒）的安装。

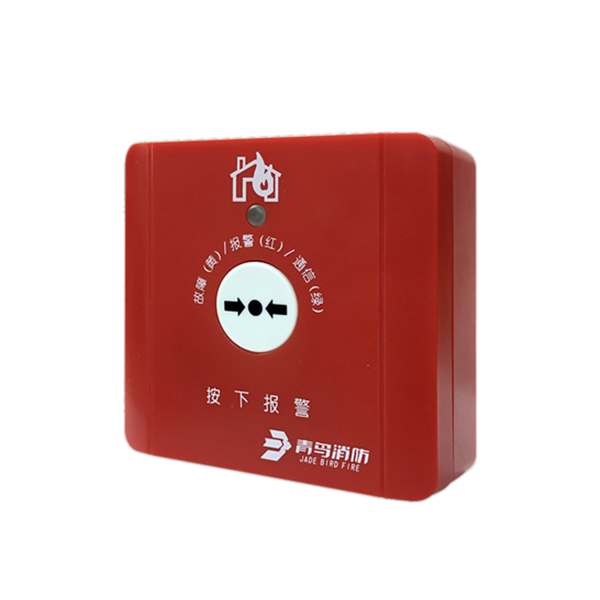

J-SAP-JBF4125手动报警开关为红色外观。

技术参数列表







内容	技术参数
工作电压	≤9±℃69g（不含明装底座）95g（含明装底座）




结构特征、安装与布线

产品同时支持明装与暗装两种安装方式。

暗装方式：产品接线完成后放入预埋盒内部，同时用包装内的安装螺钉与预埋盒连接。 注：产品装到预埋盒内部时，预埋盒外轮廓最小尺寸为83×83，小于该尺寸的预埋盒不支持暗装的方式。

明装方式：若产品需要明装，则需要另外订购型号为JBF-VB4502A的明装底座配合使用，安装时先将明装底座敲漏孔敲掉，将回路线穿过敲漏孔，明装底座与墙体固定后进行产品接线，最后将产品底座与JBF-VB4502A底座连接。

手动报警开关采用RVS2×1.5mm2 双绞线与家用火灾报警控制器进行连接。

用编码器对其写入相应地址码(1-16)。

外形结构图

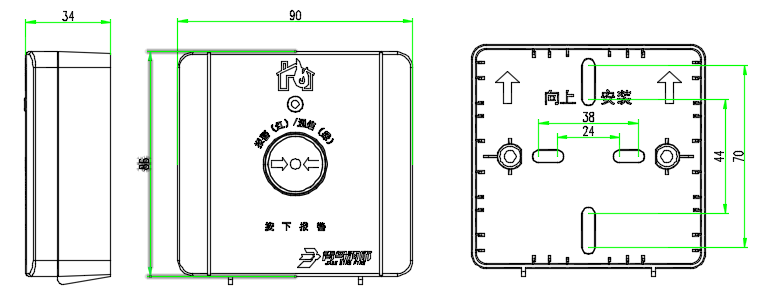

J-SAP-JBF4125外形及安装尺寸（含明装底座）

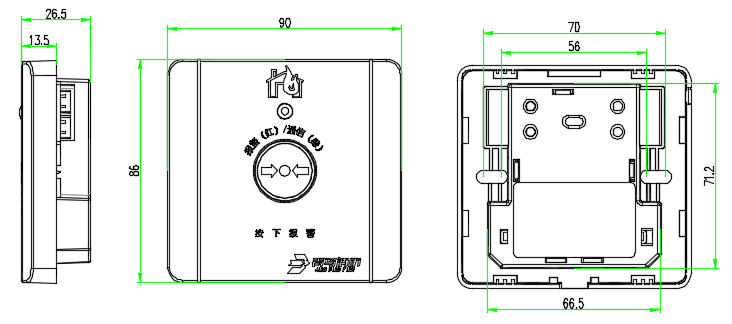

J-SAP-JBF4125外形及安装尺寸（不含明装底座）


安装示意图

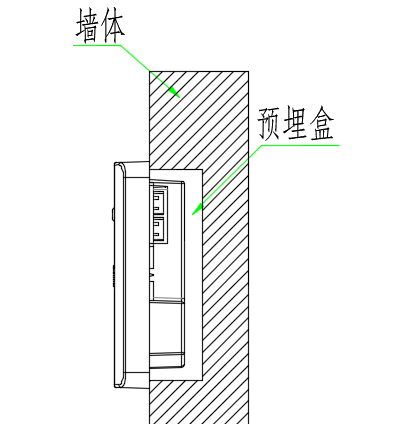

暗装方式


明装方式
