产品介绍

功能特点

内置微处理器，性能稳定。

采用SMT表面贴装工艺，可靠性高，一致性好。

产品采用无线通讯方式，施工现场无需接线。

可与公司生产的JB-QB-JBF5021控制器（以下简称控制器）配接，组成报警系统。

操作简单，用手按下按键，即能实现向控制器发送火警信号。

产品使用RF射频通信技术，功耗低，可视传输距离260m。

手动报警开关预埋安装，节省占用空间，同时也可以支持明装（无预埋盒）安装方式。

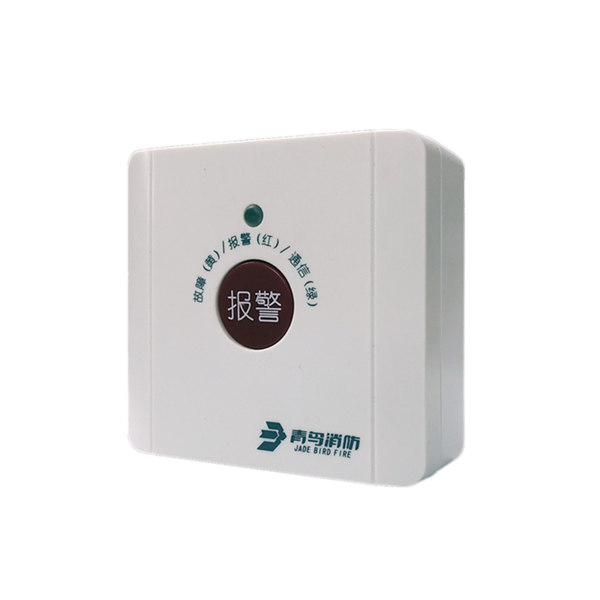

J-SAP-JBF4124R手动报警开关为白色外观。

技术参数列表







内容	技术参数
电池型号/工作电压	≤±℃69g（不含明装底座）95g（含明装底座）




结构特征、安装与布线

产品同时支持明装与暗装两种安装方式。

暗装方式：产品放入预埋盒内部，同时用包装内的安装螺钉与预埋盒连接。

注：产品装到预埋盒内部时，预埋盒外轮廓最小尺寸为83×83，小于该尺寸的预埋盒不支持暗装的方式。

明装方式：若产品需要明装，则需要另外订购型号为JBF-VB4502A（白色）或JBF-VB4502B（红色）的明装底座配合使用，先将明装底座与墙体固定，再将产品底座与明装底座连接。

外形结构图

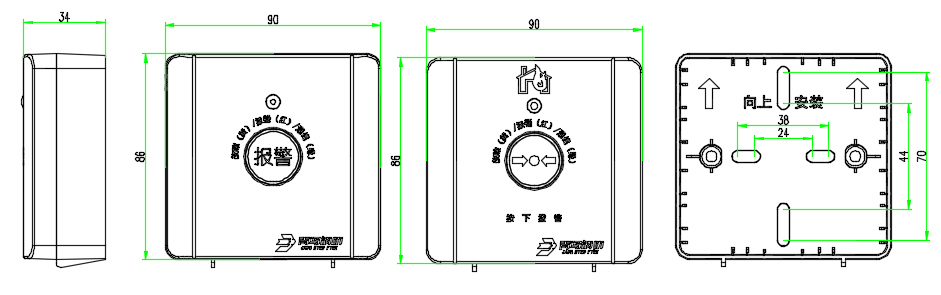

J-SAP-JBF4124R外形及安装尺寸（含明装底座）

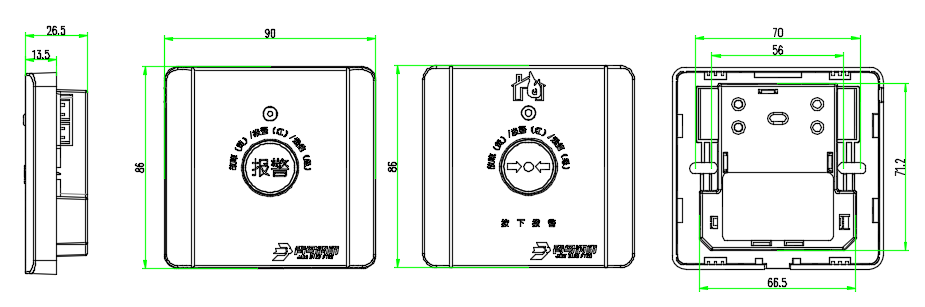

J-SAP-JBF4124R外形及安装尺寸（不含明装底座）


安装示意图

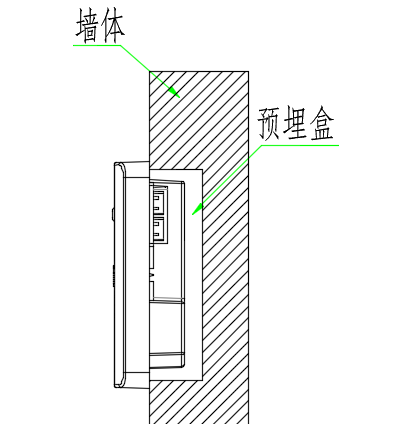

暗装方式


明装方式
