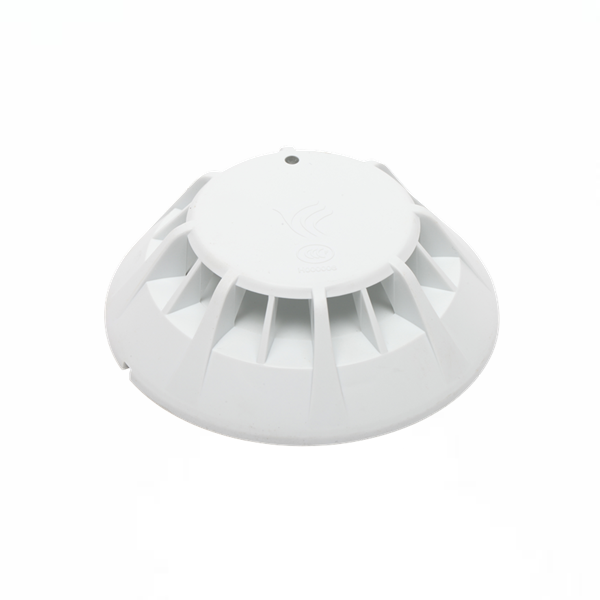

产品介绍

功能特点

内置微处理器，探测器对自身采集到的数据进行存储和判断，并具有自诊断功能。

探测器为A2R类，具有差定温报警功能的感温探测器。

具有声报警功能。

采用导光柱，抗静电能力好。

采用环氧树脂封装温敏电阻，温度响应速度快。

输出温度升降曲线，可以通过控制器查看现场的温度升幅曲线。

稳定性高，抗灰尘附着、抗电磁干扰、抗腐蚀、抗环境温度影响能力强。

抗潮湿能力强，可适应不同气候环境的要求。

采用SMT表面贴装工艺。

技术参数列表








内容	技术参数
工作电压	DC24V（DC19V~DC28V）控制器提供，调制型
工作温度	-10~+55℃
贮存温度	-30~+75℃
相对湿度	≤93%（40±2℃）
监视电流	＜250uA        （24V）
报警电流	＜6mA          （24V）
声压级	初始声压小于45dB，逐渐增大至58dB
确认灯	监视状态闪亮，报警状态常亮（红色）
外形尺寸	Φ100mm×41mm（含底座）
编址方式	使用专用电子编码器
编址范围	1-200
保护面积	20-30m2
线制	二总线，无极性
最远传输距离	1500m
执行标准	GB22370-2008《家用火灾安全系统》 GB4716-2005《点型感温火灾探测器》







结构特征、安装与布线




将探测器底座JBF-VB4301B用2只M4的螺钉紧固在预埋盒上。

采用ZR-RVS-2×1.5mm2双绞线，回路两总线分别接在端子L1和端子L2上，不分极性。

使用专用电子编码器对探测器设定地址码（1-200）。

将探测器嵌入底座，然后按顺时针方向拧紧即可。

安装时宜带手套操作，以保持探测器外壳清洁

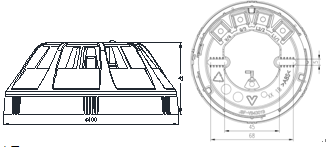

外形结构图









安装示意图









配接底座

JBF4112点型家用感温火灾探测器配接JBF-VB4301B型探测器底座

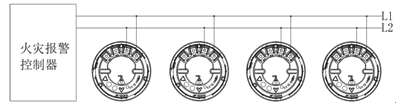

接线示意图









安装注意事项

安装前应使用专用电子编码器对探测器编码。

安装时宜带手套操作，以保持探测器外壳清洁。

定期进行加烟试验，建议每半年一次。
