产品介绍

本产品主要用来探测燃烧初期可产生烟尘微粒的火灾。适宜安装在普通住宅、别墅、古建筑及小型商场、家居、歌舞厅等场所，最佳安装位置为顶棚中心。本产品不宜安装在厨房、浴室等烟尘、水气密集的场所，且应避免毗邻壁炉、通风口等处。另外，应尽量偏离霓虹灯、电子节能灯等灯具设备（安全距离宜大于50厘米）。






功能特点

国家CCC强制认证产品。

采用光电式感烟探测技术，安全性能出色。

高灵敏，高可靠性火灾探测报警器。

响应迅速，高分贝警讯输出报警。

耗电极微，正常情况下单节电池可持续检测长达6年。

电池防漏装设计，无需布线，安装快速方便。

通过RF无线射频通讯技术与本公司生产的家用火灾报警控制器JB-QB-JBF5021（以下简称控制器）配接，形成家用火灾安全系统。视距通讯距离270米。




技术参数列表







内容	技术参数
电源	DC3V（锂电池CR17450）
监视电流	＜10μA
火警电流	＜10mA
报警音量	＞80dB(A)/3m
环境温度	-10℃ ~ 60℃
相对湿度	95%40直径高125g(不含电池GB20517-2006《独立式感烟火灾探测报警器》




结构特征、安装与布线

采用螺丝安装时，首先将底座用螺钉紧固在顶棚，指示灯朝向易于观察的方位（如：门口）。

采用粘贴方式安装时，对安装探测器的位置进行清洁处理，使得该位置光滑、平整、干燥、洁净。然后将探测器底座使用包装内提供的双面胶粘贴在处理过的位置上用力按压1分钟（指向灯需朝向门口等易于观察的位置）。

将电池按照正负极正确放置到电池仓内；然后进行探测器自检。

最后，将探测器嵌入底座，顺时针方向拧紧即可。

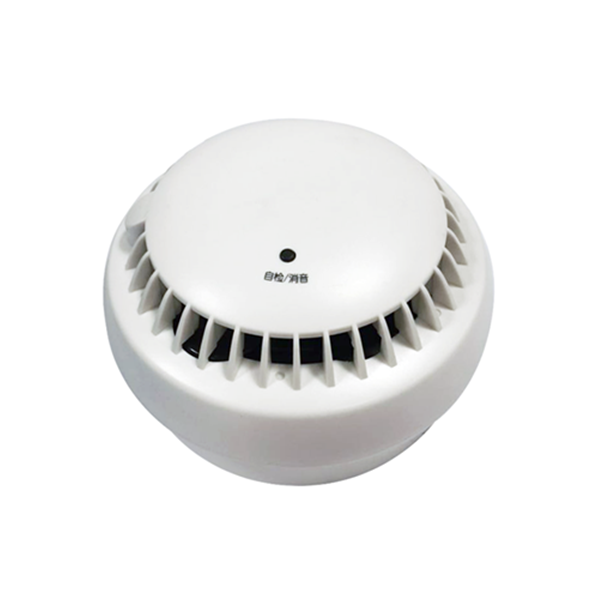

外形结构图









螺丝安装示意图









粘贴式安装示意图






说明

自检操作：探测器上电后会立即闪亮一下，用于指示上电成功开始做配置和板级自检。按下探测器指示灯即可进行自检操作，三秒后，指示灯三色闪亮，并发出报警声，松开按键，探测器进入正常运行状态。

在探测器上电后，请务必进行以上自检操作，确保按下自检按键，探测器发出声光火警信号，并进入正常运行状态，如果按键按下无声光报警信号，请取下电池，检查电池扣接触是否良好，并重新上电并自检。

安装注意事项

本产品需在安装电池的情况下使用。

电池类型：DC3V锂电池（CR17450）。 注：禁止使用碳性电池（如6F22）。

使用期限：常规使用条件下，大于6年。注：常规使用条件指“探测器大部分时间处于正常监视状态下”。

探测器具有自动检测电池电压功能，当电池电压降低到安全值以下时，会发出声音提示（48s周期的短促“毕波”声），此时应及时更换电池。控制器收到且报出探测器故障信息。

更换方法：从底座上拧下报警器，按第五条款进行更换电池。

探测器应在室内装修完后再安装，以免探测器受到污染。

定期进行报警检验，建议至少每半年一次。

长期不使用时，应拆下电池，将探测器放置盒中。
